電導率儀CCT-3320T的使用方法

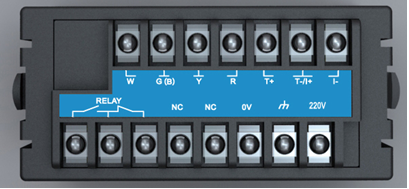

后接線端子圖:

端子接線說明: W 接CELL白色線(WHITE) G(B) 接CELL綠色線(GREEN) Y 接CELL黃色線(YELLOW) R 接TEMP紅色線(RED) I+\I- 儀表模式,由儀表內部饋電 T+\T- 變送模式,由調理模塊外部饋電 RELAY 繼電器觸點(ON/OFF觸點) 24V(A)/24V(B) 直流電源接入(內部自動極性識別) 0V/110V 交流電源AC 110V接入 0V/220V 交流電源AC 220V接入 電磁兼容接地保護端(與大地連接) NC 空端口(內部無連接)
![]()
